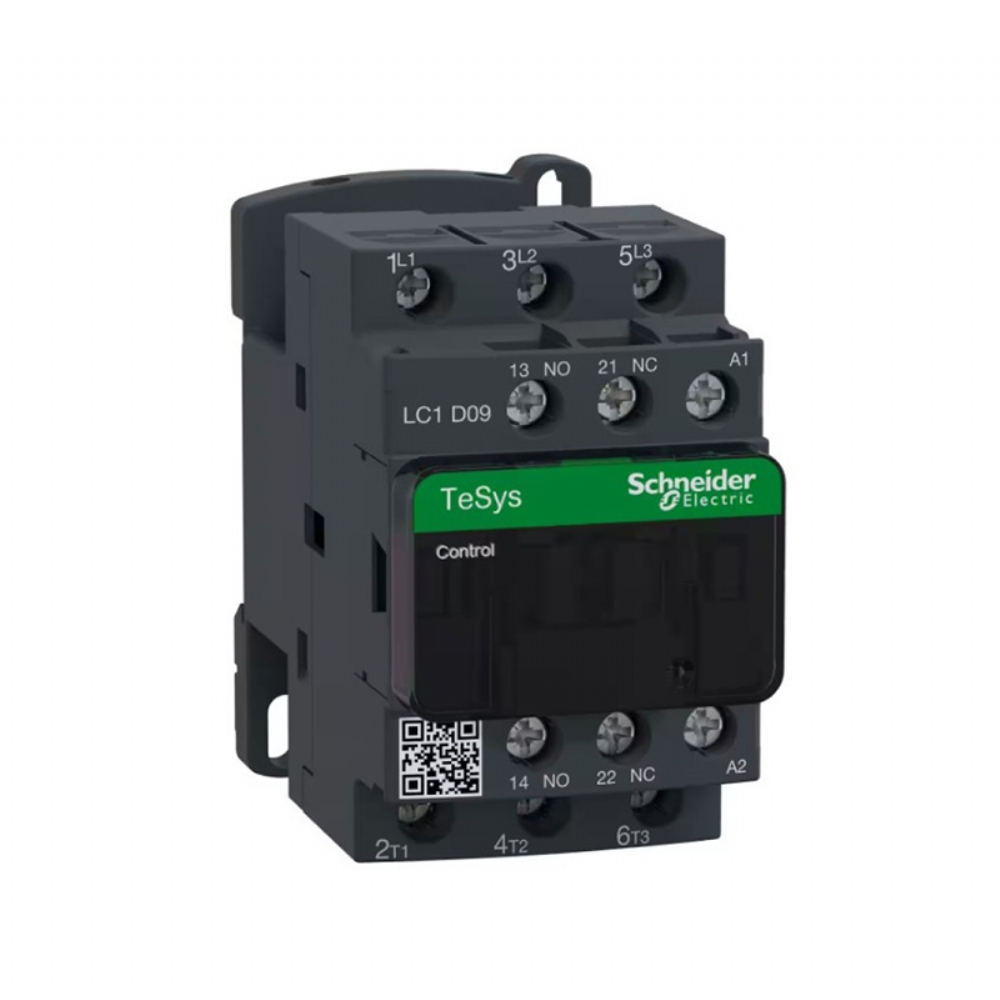

SCHNEİDER KONTAKTÖR LC1D09M7 220V BOBİNLİ 4 KW 1NO+1NC YARDIMCI KONTAKLI
EasyPact serisi ürün, motor yüklerini kontrol altına alabilmek ve koruma sağlamak için üretilmiştir.
Kontaktörü kullanacağımız sistemi belirlerken kontaktörün hangi tip yük kontrol edeceği bilinmelidir.
Schneider Electric LC1D09M7 referans kodlu 9A (Amper) kontaktör, 4kw değerindedir ve 220V AC bobin beslemelidir.
4kw kontaktör IEC60947-4-1 standartlarına göre üretilmiştir.
Ana Kategori Şalt
Alt Kategori Kontaktör
Marka Schneider Electric
Tam Ürün Kodu LC1D09M7
Ürün ya da Bileşen Tipi Kontaktör
Seri TeSys
Ürün Grubu LC1D
Kontaktör Uygulaması Motor Kontrol, direnç yükü
Kullanım Kategorisi AC-4, AC-3, AC-1, AC-3e
Kutup Tanımı 3P
Power Pole Contact Composition 3 NA
Nominal Çalışma Voltajı Güç devresi: Güç devresi: Nominal Çalışma Akımı 9 A 60 °C) -de 25 A 60 °C) -de 9 A 60 °C) -de Motor Gücü kW 2,2 kW -de 220...230 V AC 50/60 Hz (AC-3)
4 kW -de 380...400 V AC 50/60 Hz (AC-3)
4 kW -de 415...440 V AC 50/60 Hz (AC-3)
5,5 kW -de 500 V AC 50/60 Hz (AC-3)
5,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
2,2 kW -de 400 V AC 50/60 Hz (AC-4)
2,2 kW -de 220...230 V AC 50/60 Hz (AC-3e)
4 kW -de 380...400 V AC 50/60 Hz (AC-3e)
4 kW -de 415...440 V AC 50/60 Hz (AC-3e)
5,5 kW -de 500 V AC 50/60 Hz (AC-3e)
5,5 kW -de 660...690 V AC 50/60 Hz (AC-3e)
Motor Power HP (UL / CSA) 1 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
0,33 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
Kontrol Devresi Tipi AC -de 50/60 Hz
Kontrol Devresi Gerilimi 220 V AC 50/60 Hz
Yardımcı Kontak Düzenleme 1 NA + 1 NK
Nominal Darbe Dayanım Voltajı 6 kV 'e uygunIEC 60947
Aşırı Gerilim Kategorisi III
Klasik Açık Hava Termik Akımı 25 A -de 10 A -de Irms Nominal Kapama Kapasitesi 250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
Nominal Kesme Kapasitesi 250 A -de 440 V için güç devresi 'e uygunIEC 60947
Nominal Kısa Süreli Dayanma Akımı 105 A -de 210 A -de 30 A -de 61 A -de 100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
İlgili Sigorta Değeri 10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
25 A gG -de 20 A gG -de Ortalama Empedans 2,5 mOhm - Ith 25 A 50 Hz için güç devresi
Nominal Yalıtım Voltajı Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Elektrik Dayanıklılığı 0,6 Mcycles 25 A AC-1 Ue'de 2 Mcycles 9 A AC-3 Ue'de 2 Mcycles 9 A AC-3e Ue'de IP Koruma Derecesi IP20 ön yüz 'e uygunIEC 60529
İklimsel Dayanım 'E uygunIACS E10
'e uygunIEC 60947-1 Annex Q category D
Koruyucu Bakım TH 'e uygunIEC 60068-2-30
Kirletme Derecesi 3
Çalışma İçin Ortam Hava Sıcaklığı -40…60 °C
60…70 °C değer kaybı ile
Depolama Ortam Koşulları -60…80 °C
Yükseklik 77mm
Genişlik 45mm
Derinlik 86mm
Ürün Ağırlığı 0,32kg
